MS18-180/55型矿用锚索张拉机具发布日期:2018-12-21 11:53 浏览次数:





技术说明:
1、概述
1.1 用途及适用范围
MS15-180/55、 MS18-180/55矿用锚索张拉机具用于煤矿巷道锚喷锚索(钢绞线)支护中保证锚索有一定的预应力的张力机具和检测工具,以确保锚喷锚索工程质量。
该产品既适用于煤矿巷道锚索预应力的张拉。也适用于使用锚索的交通隧道涵洞和冶金、化工等矿山工程巷道锚索预应力的张拉。
1.2 主要特点
1.2.1 预应力张拉千斤顶内置锁具,不但实现自动锚固和自动退锚,而且保证了操作安全,提高了工作效率。此外还与多种预压器配套使用。
1.2.2 采用手动高压双向油泵作动力源,安全性能好,适用各煤矿井下使用。
1.2.2 总体结构合理,性能优越,操作简单,使用安全。
1.3 品种规格
本产品分为两种规格。以适应锚索公称直径大小为例,一种MS15-180/55适用锚索直径Φ15.24 mm。一种 MS18-180/55适应锚索直径 Φ17.8 mm。
1.4 型号的组成及代表含义
产品型号的组成及代表含义如下:
1.5 使用环境条件
1.5.1 手动液压泵,当环境温度低于10℃时,液压油由YB-N32改换用YB-N22号。
1.5.2 手动泵在阀门及档案周围环境应当清洁,尽量少有灰尘污物。
2 产品结构、性能和工作原理

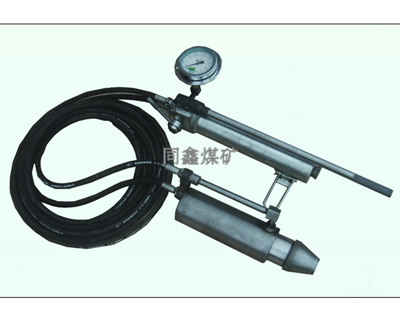

2.1 产品主要由手动液压泵,张拉力值指示表,高压胶管张拉千斤顶组成

MS18-180/55型矿用锚索张拉机具基本性能参数表

性能参数

参数值

备注

整机

额定张拉力(KN)

180



千斤顶额定压力(Mpa)

55



适应锚索公称直径(mm)

17.8



张拉力值满量程准确度偏差

3%



张拉力测量仪表

型式

指针、数字



型号

——



量程

0-320



精度等级

1.5



张拉千斤顶

缸径(mm)

∮79



行程(mm)

150



中心孔径(mm)

∮17



张拉千斤顶重量(kg)

15



液压泵站

系统额定工作压力(Mpa)

55



油箱有效容积(L)

1



系统额定排量(ml/per)

1.8/8



型式

人力泵



手摇力(N)

350



手动泵重量(kg)

8

不含油
